一、產品特點
①、插損??；帶內波動??；體積小，安裝方便；
②、精密加工，先進鍍銀工藝確保高Q值；
③、切比雪夫模型設計，隔離高，駐波好；
二、技術參數
| 型號 | HWAC2-C&G&D/TDAF&TDE | HWAC2-C&G&D/TDAF&TDE |
| 頻率 | 800-960&1710-1830 | 1880-1920&2010-2025&2300-2400 |
| 插入損耗(dB) | ≤0.8 | ≤0.8 |
| 駐波 | ≤1.25 | ≤1.25 |
| 隔離(dB) | ≥80@2010-2025 | ≥80@800-960 |
| 帶內波動(dB) | ≤0.6 | ≤0.6 |
| 三階互調 | ≤-120dBC@2*43dBm | ≤-120dBC@2*43dBm |
| 功率容量 | 200W | 200W |
| 接口形式 | N-K | N-K |
| 外形尺寸 | 220.5*146*40.5(不包括接頭) | 220.5*146*40.5(不包括接頭) |

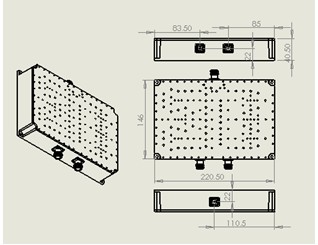

三、外形尺寸圖如下:
