一、產品特點
①、插損??；帶內波動??；體積小，安裝方便；
②、精密加工，先進鍍銀工藝確保高Q值；
③、切比雪夫模型設計，隔離高，駐波好；
二、主要技術指標
| 型號 | HWAC3-C&G/3G/WL-N-V1 | HWAC3-C&G/3G/WL-N-V1 | HWAC3-C&G/3G/WL-N-V1 |
| 頻率(MHz) | 800-960 | 1710-2170 | 2400-2500 |
| 插入損耗 | ≤0.6dB | ≤0.6dB | ≤0.6dB |
| 駐波 | ≤1.3 | ≤1.3 | ≤1.3 |
| 隔離度(dB) | ≥80@CH2&CH3 | ≥80@CH1&CH3 | ≥80@CH1&CH2 |
| 帶內波動 | ≤0.4dB | ≤0.4dB | ≤0.4dB |
| 三階互調 | 120dBc | 120dBc | 120dBc |
| 功率容量 | 200W | 200W | 200W |
| 接口形式 | N-K | N-K | N-K |
| 外型尺寸 | 190*116*51mm | 190*116*51mm | 190*116*51mm |

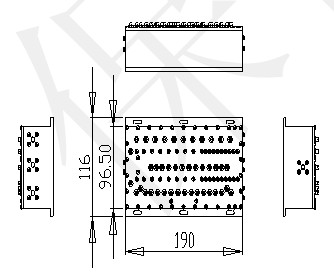

三、外形尺寸圖如下:
