一、產品特點
①、插損??；帶內波動??；體積小，安裝方便；
②、精密加工，先進鍍銀工藝確保高Q值；
③、切比雪夫模型設計，隔離高，駐波好；
二、技術參數
| 型號 | HWAC3-G/D/W-N-V2 | HWAC3-G/D/W-N-V2 | HWAC3-G/D/W-N-V2 |
| 頻率 | 800-960 | 1710-1880 | 1920-2170 |
| 插入損耗 | ≤0.6 | ≤0.6 | ≤0.6 |
| 駐波 | ≤1.25 | ≤1.25 | ≤1.25 |
| 隔離度(dB) | ≥80 | ≥80 | ≥80 |
| 帶內波動(dB) | ≤0.5 | ≤0.5 | ≤0.5 |
| 三階互調 | -120dBc@2*43dBm | -120dBc@2*43dBm | -120dBc@2*43dBm |
| 功率容量 | 200W | 200W | 200W |
| 接口形式 | N-K | N-K | N-K |
| 外形尺寸 | 224*147*41(不包括接頭) | 224*147*41 (不包括接頭) | 224*147*41(不包括接頭) |

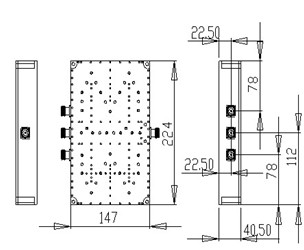

三、外形尺寸圖如下:
